STA700 SmartLine 绝对压力变送器

简介 作 为 SmartLine® 产 品 系 列 的 成 员，STA700 是 一 种 采用先进传感器技术的高性能绝压变送器。STA700 通过 将绝压与传感器芯片上的静压和温度补偿相结合，可在大 范围内的静压和温度下提供极高的测量精确度和稳定性。 SmartLine 经过了充分测试，符合 Experion® PKS 标准，可 提供最高水平的兼容性保证和集成能力。SmartLine 产品可 以轻松满足压力测量应用的最苛刻的要求。 同类最佳的特性： ● 校验量程的精度高达 0.065% ● 稳定性：0.020% 满量程，保持 10 年 ● 自动温度补偿 ● 量程比 100:1 ● 响应时间快达 100ms ● 易于使用和直观的显示功能 ● 外部零位、量程和组态功能 ● 完善的自诊断功能 ● 基于 ANSI/NFPA 70-202 和 ANSI/ISA 12.27.0 集成双重 密封设计，确保最高安全性 ● 标准配置完全符合 SIL2/3 要求

量程和范围限制:

说明 SmartLine 系列压力变送器均基于高性能的传感器设 计。这一个传感器实际集成了多个传感器，将过程压力测量 与静态压力 (DP 型号 ) 及用于温度补偿的温度测量相结合， 从而实现了最佳的总体性能。 显示表头选项 标准 LCD 显示表头 ● 模块化 ( 可以在现场增加或拆除 ) ● 支持 HART 协议 ● 0、90、180 和 270 度位置调整 ● 测量单位包括：Pa、kPa、MPa、KGcm2、Torr、ATM、 i4H2O、mH2O、bar、mbar、inH2O、inHG、FTH2O、 mmH2O、mmHG 和 psi 等测量单位 ● 大屏幕显示（高 9.95mm x 宽 4.20mm）2 行，8 个字符 ● 写保护提示 ● 显示模块带有内部组态按钮，可通过内部或外部按键对 变送器进行设置、调校 自诊断功能 SmartLine 变送器全部提供能以数字方式访问的诊断， 这有助于提供可能的故障事件高级报警，从而最大限度缩减 计划外停车，实现更低的整体工作成本。 组态工具 集成的内部或外部组态按钮选项 变送器可通过显示模块内部集成的按钮或外部磁性按 键对所有基本参数进行操作组态。集成的外部按钮可应用在 所有的电气和环境要求。对于零点 / 量程设定功能，无论是 否选用了液晶表头，都可以通过外部按钮实现。 手操器组态 SmartLine 变送器在操作员和变送器之间采用双向的通 讯和组态功能。这是通过霍尼韦尔的现场配置工具包实现的。 霍尼韦尔的现场配置工具包能够在现场组态 HART 变送器， 它还可以在本质安全的环境下使用。所有霍尼韦尔变送器经 设计和测试符合所提供的通讯协议，并且可以与任何经过认 证的手操器配合使用。 电脑组态 现场设备管理 (FDM) 软件和 FDM Express 可以用来管 理 HART 设备的组态。 系统集成 ● SmartLine 通讯协议都满足最新发布的 HART 标准。 ● 所有 SmartLine 变送器设备均经过了 Experion 测试，可 以确保最高的兼容性 模块化设计 为帮助控制维护与库存成本，所有 ST700 变送器均采 用模块化设计，使其在不影响整体性能和设备安全认证的情 况下可轻松更换硬件，如增加液晶表头、更换电子模块，甚 至变送器膜盒。每一个变送器膜盒都进行过唯一的特征化校 验，从而可以在宽广的静压和温度范围内提供极高的性能。 而借助霍尼韦尔设计的模块化接口，电子模块可相互交换， 而不会降低性能指标。 模块化设计 ● 膜盒替换 ● 可增加或拆卸的液晶表头 * ● 可替换的防雷模块 ( 接线端子 )* * 除了隔爆场合，现场更换可以在任何电气环境下进行 ( 包括本安场合 )，而 不违反安全认证机构的规定。 霍尼韦尔独特的模块化设计可降低存库需求和整体运 行成本，而不会对变送器性能产生影响。

性能规格 参考精度 ( 符合 +/-3Sigma)

可以在上述 (URL/LRL) 范围内的任何点设置零点和量程。

注释： 1 . 基于端子的精度 - 包括线性、迟滞性和可重复性的综合影响。模拟输出增加量程的 0.006%。 2 . 基于量程的下限为 0，参考条件为 25℃，10 至 55% 相对湿度和 316LSS 膜片材质。

工作条件 – 所有型号

1 液晶显示表头工作温度为 -20℃至 +70℃，存放温度为 -30℃至 80℃。

2 短时间等同 70℃时 2 小时。

3 变送器能够承受 1.5 倍 MAWP 的过压而不受损。

4 关于带 CRN 认证的 Smartline 变送器的 MAWP，请咨询厂家。

材料规格 ( 关于各种型号的可用性 / 限制条件，请参见选型指南 )

1 排气 / 排液口采用 Teflon® 密封。

2 Hastelloy® C-276 或 UNS N10276。

3 特殊材料咨询工厂。

4 提供 316 SS 或 CF8M 级，316 SS 同等铸件。

5 碳钢夹块镀锌，因为氢转移，不推荐用于涉水服务。对于此应用，请使用 316 不锈钢夹块。

6 Hastelloy® C-276 或 UNS N10276。按指示提供，或提供 CW12MW 级，Hastelloy® C-276 同等铸件。

通讯协议和诊断 HART 协议 版本： HART 7 电源 电压：端子处 10.8 至 42.4 Vdc 负载：最大 1440Ω 请参阅图 3 最小负载：0Ω( 对于连接手持通讯器，需要 250Ω 的最小负载 )

标配诊断 SmartLine ST700 诊断信息可分为关键或非关键进行 报告，并可以通过 DD/DTM 工具或液晶表头读取：

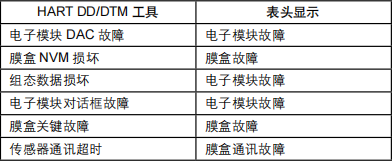

关键诊断

非关键诊断

请参阅 SmartLine 诊断技术注释，以了解其他级别的诊断信息。

防爆认证

注： 1. 工作参数： 电压 = 11 至 42 V DC 电流 = 4 - 20 mA 正常 = 10 至 30 V (FF) = 30mA(FF) 2. 特殊认证咨询工厂

其他证书选项 材料 ● NACE MR0175 、MR0103、ISO15156

安装和尺寸图 参考尺寸：毫米 (mm)

更多资料：霍尼压力变送器202004(1).pdf
