立式转盘曲面印刷机
目录:新闻资讯发布时间:2024-01-04 18:26:05点击率:1571
一、简介:
全自动立式转盘曲面丝印机是一款新型弧面印刷机型,主要适用于各种杯子、 瓶子及曲面产品系列的印刷,本机选用储料仓备料,经线上叠料,螺旋式自动分解 上料,高精密传感器定位,电子凸轮全联动式高速印刷,配套秒干系统干固处理, 其自动吹气下料,线上叠料电眼精确点数功能及配套成品堆料仓,整套成熟的全伺 服高速连贯运作系统模式,既操作使用方便,结构简单,易操作,速度快,省时省力省成本;且可以根据需求配置,选择单色或套色印刷,以满足产品不同需求。
应用行业:设备主要应用于日用、日化、彩妆、食品、酒类、医疗、橡胶、塑
料、五金电子、玻璃、金属物品等表面的图文印制,应用广泛。
特点介绍:
1、触摸屏+控制卡编译程序控制整机,移动悬臂箱灵活操作,使用非常方便。
2、全自动设计,可视自动化模式高速作业。
3、独特的螺旋分料结构,高速的电子凸轮全连贯运作系统。
4、产品印前经电晕表面处理,提高产品附着力。
5、旋转转盘直径600,转盘有8个印刷工位。
6、套印前经感应光电传感器寻点定位,准确套印位置。
7、印刷后产品经自动秒干装置系统处理,高效配套功能。
8、配备上下料储料仓、自动叠料及精准的点数功能。
9、整机运行动作连贯性,印刷速度快,人机更替率高,自动化最佳优选。
二、机器配置参数:
配置名称 | 配置说明 | 备注 |
印刷速度 | 单色4500-5000PCS/H 双色2100-3000PCS/H |
依产品情况为准 |
电压/攻率 | AC220V 50/60Hz 7KW | |
工作气压Mpa | 0.4~0.7Mpa | |
网框尺寸 |
200*450 | 按产品尺寸 |
最大印刷直径 |
110 | |
铁件部分 | 标准进口冷拉钢 | |
铝件部分 | 国标6061铝合金 | |
转盘运行 | 伺服电机 | 微妙 |
旋转方式 | 旋转台 | 合资 |
调速电机 |
120W、60W、40W | 台邦 |
光电传感器 | 劳易测、基恩士、大江(根据产品选配) | 德国、日本、合资 |
运行控制卡 | PC4M系列 | 微妙 |
触摸屏 | 7寸屏 | 微妙 |
整机气缸元件 | 亚德客 | 台湾 |
电磁阀 | 亚德客24V | 台湾 |
丝杆、导轨、滑块 | 上银、TBI | 台湾 |
前处理系统 | 电晕 | 国产 |
干固系统 |
LED | 合资 |
上下料结构 | 非标设计 | 自制 |
叠料装制 | 非标设计 | 自制 |
机械尺寸 |
1600mm*1400*mm1950mm |
三、附图介绍:
图一、整机外观图
图二、悬臂智能触屏操作
图三、两种上料结构(一、螺旋上料) (二、推送上料)
图四、印前处理
图五、丝网印刷

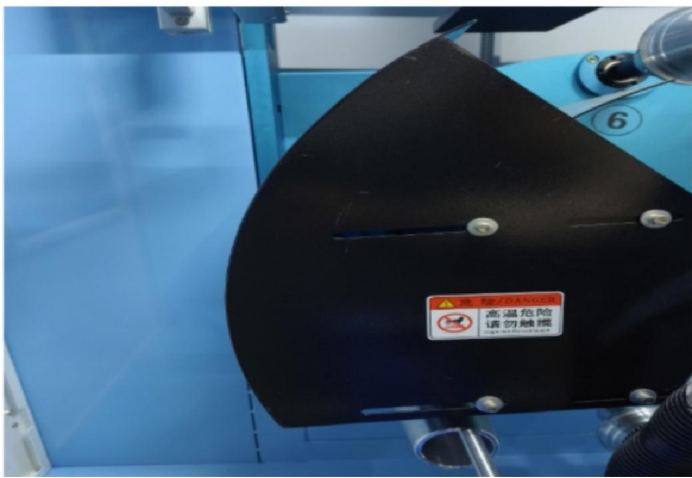

图六、LED干固处理
图七、叠料及点数区
图八、上下料仓
印刷流程:
料仓储料,螺旋上料结构分解上料(或推送上料),电晕印前处理, LED油墨丝网印
刷,印后产品 LED固化,吹气式下料,线上叠料、点数及完成品收料仓。
说明:本款机型有单色、双色和两种不同的上料方式。 (根据产品选配)
四、 机器操作安全性能:
立式曲面丝印机是最新款杯子印刷设备,请按照厂家要求的使用方法操作, 绝对值得信赖。机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上 断电。回到起始位置,当问题处理好后扭出紧急开关,便可以安全启动恢复正常。
五、注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油刮时,请按步骤操作,且按时保养。
(3)、增强防火意识,配备消防器材。
