描述

图1 变量1-16

图2 变量41-44

MAS-2型过流和欠流继电器是瞬时主继电器。
它们的运行时间约为 0.01 瑞典克朗。
拾取精度约为设定值的 + – 5%。
继电器在很大程度上具有短路保护作用。

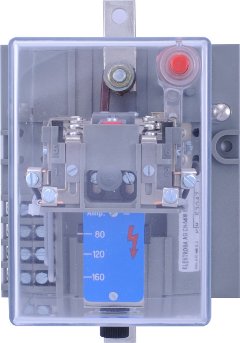

额定电流高达 800 A 的继电器。安装在绝缘材料板上（图 1）。

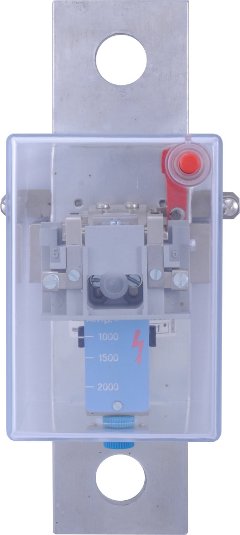

额定电流为 1200、1600 和 2500 安培的继电器设计用于母线安装（图 2）。

所有继电器都有一个透明盖。

磁性系统由带有铰链电枢的U形铁芯组成。
后者驱动触点。
过流继电器可以配备机械锁存器和指示器标志，可以通过按钮复位。

（可根据要求提供带展示柜门的版本）。

MAS-2 继电器符合 VDE 0660 的要求。

继电器内的电气间隙和爬电距离符合额定电压 2400V 直流和 2000 V 交流电压的要求（VDE 0110，C 组）。

继电器是热带的。

CB测试证书（pdf）60947-1（ed.3）;am2 60947-2（ed.2）;am1;am2

60947-5-1（ed.2）
;am1;am2

应用

过流继电器用于保护直流设备免受短路的影响。
由于具有快速跳闸特性，它们还可用于保护半导体组件（晶闸管、二极管等）。

此外，直流机器还受到保护，免受通常伴随它们的有害过电流和换向器闪络的影响。
过流继电器还可用于监控启动和制动操作期间的电流。
另一个应用是用于监控启动和制动操作期间的电流。在这种情况下，继电器的设计非常明确，以至于它们的压差电流与其拾取电流有明确的关系。

可以提供以下比率：

• 压差电流为拾取电流的 25%，最高可达

• 最大压差电流为拾取电流的75%。

欠流继电器用于监测直流电，尤其是直流电机的励磁电流。一旦该值降至设置以下，它们就会触发断路器。

继电器主要用于工业驱动系统和牵引装置。
