万向轴 - U 型接头 - 万向节轴
GEWES万向轴，甚至称为U型接头，有助于在空间远程驱动和输出列车之间实现可靠的扭矩传递。GEWES万向轴因其多功能设计和高效率，为几乎所有工业领域提供合适的机械驱动解决方案。
我们的重量优化、节能、高性能万向节轴是使用先进的方法和有限元计算开发的，可提供最佳的管壁强度和直径，以实现高抗扭转和抗弯曲性。
我们使用回火钢和表面硬化钢作为U型接头。校准的精密钢管用于特别苛刻的解决方案。所有使用的材料均符合船舶分类和轨道车辆应用的要求。因此，我们的U型接头具有高扭矩能力，可以保证可靠和连续运行。我们的万向轴还具有在整个产品生命周期内维护部件低、维护成本低的特点。
我们的动态平衡系统可以高精度地平衡万向节轴，以符合涉及快速转动万向节的应用规范。低振动运行可减少驱动器和万向节的负载。这样可以延长使用寿命并减少运行噪音。
我们的专业人员将很乐意帮助您找到适合您应用的万向节，或根据您的具体要求开发合适的解决方案。
系列
以下是我们的万向轴系列的概述。
请单击下表中的相应行以获取详细信息。
技术规格
| 系列 | 极限扭矩 | 交变扭矩 | 回转直径 | 法兰连接 DIN | 法兰连接 SAE | 法兰连接 KV/XS | 法兰连接 面键 |
|---|---|---|---|---|---|---|---|
| [纳米] | [纳米] | [毫米] | [毫米] | [毫米] | [毫米] | ||
| 15 | 350 | 100 | 60 | 58/65 | - | - | - |
| 30 | 1100 | 320 | 90 | 75/90/100 | 1120/1300 | - | - |
| 43 | 2400 | 1000 | 98 | 90/100/120 | 1120/1300/1400 | 100 | - |
| 53 | 4200 | 1300 | 115 | 100/120/150 | 1400/1500 | 120 | - |
| 63 | 6200 | 1700 | 125 | 120/150/165/180 | 1500/1600 | 120 | - |
| 58 | 8800 | 2500 | 155 | 150/165/180 | 1600/1700/1800 | 152 | - |
| 68 | 11500 | 4000 | 160 | 150/165/180 | 1600/1700/1800 | 152/180 | - |
| 70 | 17000 | 5100 | 174 | 180/225 | 1800 | - | - |
| 72 | 21000 | 5100 | 170 | 180/225 | 1800 | 180 | - |
| 73 | 25000 | 7300 | 178 | 180/220/225/250 | 1800/1880 | 180 | - |
| 77 | 28000 | 11000 | 204 | 180/225/250 | 1880 | 180 | - |
| 79 | 34000 | - | 204 | - | - | 200 | - |
| 80 | 33000 | 13000 | 215 | 225/250/285 | 1880/1900 | - | - |
| 83 | 40000 | 18000 | 250 | 250/285 | 1880 | - | - |
| 84 | 55000 | 23000 | 265 | 285 | - | - | - |
| 85 | 55000 | 23000 | 250 | 250/285/315 | - | - | - |
| 86 | 58000 | 24000 | 250 | 285/315 | - | - | - |
| 90 | 120000 | 45000 | 285 | 285/315/350 | - | - | - |
| 95 | 175000 | 58000 | 315 | 315/350/390 | - | - | - |
| 97 | 200000 | 70000 | 350 | 350/390/435 | - | - | - |
| 98 | 200000 | 70000 | 370 | 350/390/435 | - | - | - |
| 82-小时 | 55000 | 23000 | 225 | 225/250 | - | - | 225/250 |
| 86-小时 | 105000 | 36000 | 250 | 285/315 | - | - | 250/285 |
| 90-小时 | 150000 | 53000 | 285 | 315/350 | - | - | 285/315 |
| 95-小时 | 215000 | 75000 | 315 | 350/390 | - | - | 315/350 |
| 97-小时 | 260000 | 100000 | 350 | 390/435 | - | - | 350/390 |
| S1-H | 370000 | 140000 | 390 | 435/480 | - | - | 390/435 |
| S2-H | 600000 | 225000 | 435 | - | - | - | 435/480 |
更多法兰连接...
产品范围
下载
缩写
| Md 最大值 | 在偏转角 b = 0° 时接头上允许的最高短时间峰值扭矩 ，无轴连接 |
| ß最大 | 双万向节最大偏转角 |
| d1 | 回转直径 |
| LV | 挠度 ßmax 时接头的轴向偏移 |

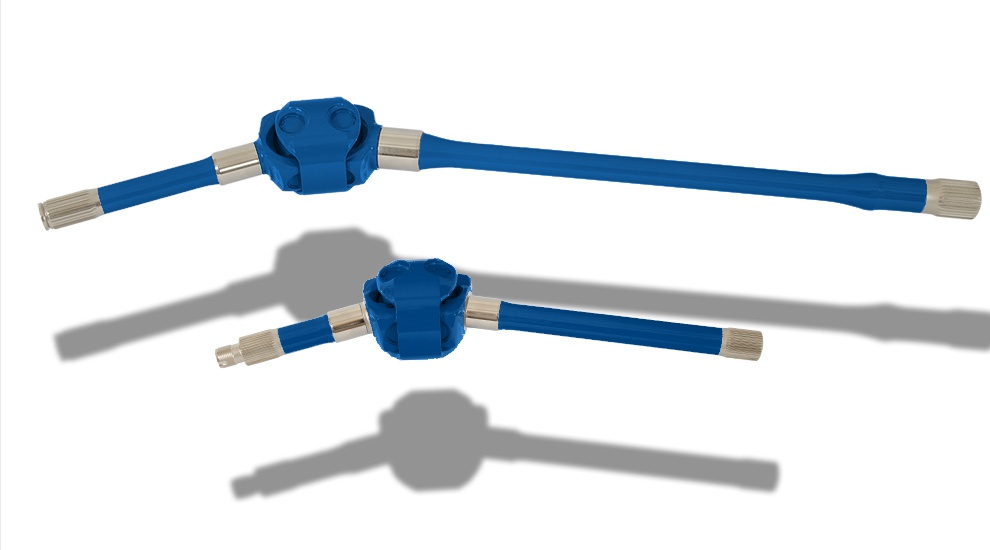

双万向轴
GEWES生产用于中型和重型应用范围的动力转向轴的双万向轴已有50多年的历史。
这种经验导致了经过验证的设计的开发，其特点是：
高达 52 度的大偏转角和紧凑的设计，采用轴颈交叉和轴偏移
高扭矩容量
由于轴的轧制轮廓，使用寿命长
使用经过优化热处理的优质回火钢类型
具有优化衬套底座刚度的薄壁轴承衬套用于免维护回转轴承
服务范围

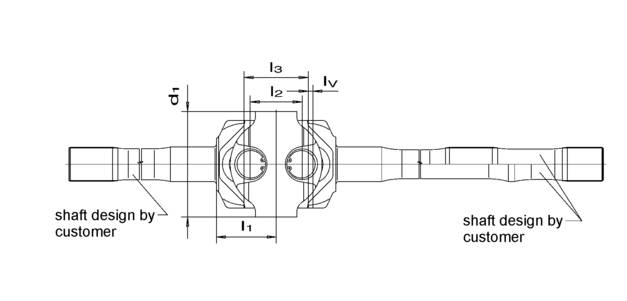

| 系列 | 米d 最大值 [牛米] | ß最大 [°] | d1 [毫米] | l1 [毫米] | l2 [毫米] | l3 [毫米] | 升v [毫米] |
|---|---|---|---|---|---|---|---|
| 41 | 4,000 | 50 | 112 | 68 | 58 | 72 | 7.4 |
| 51 | 8,000 | 42 | 38 | 77 | 68 | 84 | 5.8 |
| 51 | 8,000 | 50 | 138 | 78 | 71 | 89 | 8.2 |
| 61 | 3,200 | 52 | 115 | 72 | 63 | 77 | 8.5 |
| 61 | 4,000 | 52 | 128 | 81 | 71 | 83 | 9.2 |
| 61 | 6,000 | 43 | 128 | 76 | 60 | 76 | 6.0 |
| 71 | 12,000 | 42 | 152 | 83 | 70 | 90 | 5.5 |
| 71 | 12,000 | 50 | 152 | 85 | 74 | 98 | 10.2 |
| 81 | 15,000 | 42 | 172 | 84 | 72 | 96 | 6.8 |
精密车削零件和输入轴
GEWES的高质量精密车削零件和驱动轴每天都在展示其可靠性。它们正在数以百万计的应用中证明自己，主要是根据汽车行业和欧洲领先汽车制造商的严格规范，我们提供零部件。
无论是CNC加工，车削和铣削长达2.100毫米，还是生产复杂的精密零件以满足各种操作条件和客户要求 - 我们很乐意为您提供我们的生产能力，现代化的机械和员工的专业知识。
我们可以快速响应您的需求，并使用我们的自动化生产线和灵活的产能调整在短时间内生产大量零件。我们很乐意为您的开发工作生产样品和原型，并在获得您的批准后开始批量生产。带有感应淬火机械和气体碳化装置的集成淬火车间使我们能够对精密车削零件和轴进行优化的热处理。
目视工件检测和 3D 坐标测量（长度、直径和半径）是我们质量控制的重要组成部分，粗糙度测量、涡流裂纹检测或磁粉测试以及生产线上的统计过程监控也是如此。
