Digital Solutions for Integration

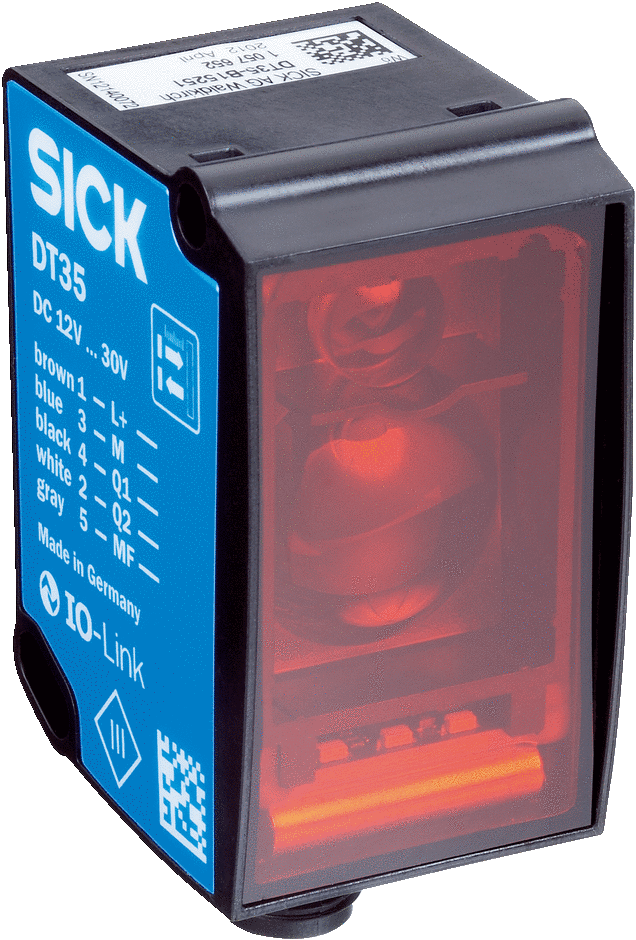

Filling Level Monitoring（灌装液位监控） / Dx35 / DT35

• 机械/电子参数

  供电电压 Uv	DC 12 V ... 30 V 1) 2)
  残余纹波	≤ 5 Vss 3)
  功耗	≤ 1.7 W 4)
  初始化时间	≤ 500 ms
  预热时间	≤ 20 min
  外壳材料	塑料 (ABS/PC)
  挡风玻璃的材质	塑料 (PMMA)
  连接类型	插头, M12，5 针
  显示器	LEDs
  重量	65 g
  尺寸(宽 x 高 x 深)	32 mm x 58.67 mm x 42.7 mm
  外壳防护等级	IP65 IP67
  防护等级	III

• 1) 限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.

• 2) 在使用 IO-Link：Uv > 18 V 时。在使用模拟电压输出端：Uv > 13 V 时。.

• 3) 不得低于或超出 UV 公差.

• 4) +20 °C 时，无负荷.

• 安全技术参数

  安全相关的特征参数 MTTFd > 100 年

• 性能

  测量范围	50 mm ... 12,000 mm, 90% 反射率 1) 2) 50 mm ... 5,300 mm, 18% 反射率 50 mm ... 3,100 mm, 6% 反射率
  测量物体	自然物体
  分辨率	0.1 mm
  重复精度	≥ 0.5 mm 2) 3) 4)
  准确度	Typ. ± 10 mm 4)
  响应时间	2.5 ms ... 96.5 ms, 2.5 ms / 6.5 ms / 12.5 ms / 24.5 ms / 96.5 ms 5) 6)
  开关频率	333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz 5) 6)
  输出时间	1 ms ... 32 ms, 1 ms/2 ms/4 ms/8 ms/32 ms 5) 7)
  光源	红色激光 8) 可见红光
  激光等级	2 (IEC 60825-1:2014, EN 60825-1:2014)
  典型光点尺寸（距离）	15 mm x 15 mm (在 2 m)
  其它功能	可设置的速度：超快 ... 超慢, 示教式和可逆式模拟输出端, 输出 Q2可切换：电流输出/电压输出/数字输出, 切换模式：距离对象 (DtO)/窗口/传感器和背景之间的对象 (ObSB), 可示教/可反转的数字输出, 多功能输入：激光关闭/外部示教/禁用, 恢复出厂设置
  平均激光使用寿命（25 °C 时）	100,000 h

• 1) 对于慢速速度设置.

• 2) 参见重复精度特征曲线.

• 3) 对应于 1 σ.

• 4) 6% ... 90% 反射率.

• 5) 取决于设置的速度：超快 ... 超慢 .

• 6) 将物体从侧面引入测量范围.

• 7) 持续在测量范围内更改至物体的距离.

• 8) 波长：658 nm；最大功率：250 mW；脉冲持续时间：3 ns；接触率：1/250.

• 接口

  IO-Link ✔ , IO-Link V1.1 功能 过程数据, 参数设置, 诊断 数据传输率 38.4 kbit/s
  数字输出 数量 1 ... 2 1) 2) 类型 反向脉冲：PNP/NPN 功能 输出 Q2可切换：电流输出/电压输出/数字输出 最大输出电流 IA ≤ 100 mA
  模拟输出端 数量 1 类型 电流输出 / 电压输出 功能 输出 Q2可切换：电流输出/电压输出/数字输出 电流 4 mA ... 20 mA, ≤ 450 Ω 电压 0 V ... 10 V, ≥ 50 Ω 分辨率 12 bit
  多功能输入 (MF)	1 x 3)
  滞后	0 mm ... 11,950 mm 4)

• 1) 具有短路保护的输出端 Q.

• 2) 电压降 < 3 V.

• 3) 响应时间 ≤ 60 ms.

• 4) 可通过 IO-Link 设置.

• 环境参数

  运行环境温度	–30 °C ... +55 °C, Uv ≤ 24 V
  仓库环境温度	–40 °C ... +75 °C
  最大相对空气湿度（非冷凝）	≤ 95 %
  抗振动性	EN 60068-2-6, EN 60068-2-64
  抗冲击能力	EN 60068-2-27

资料：https://cdn.sickcn.com/media/pdf/3/53/353/dataSheet_DT35-B15251_1057652_zh.pdf
